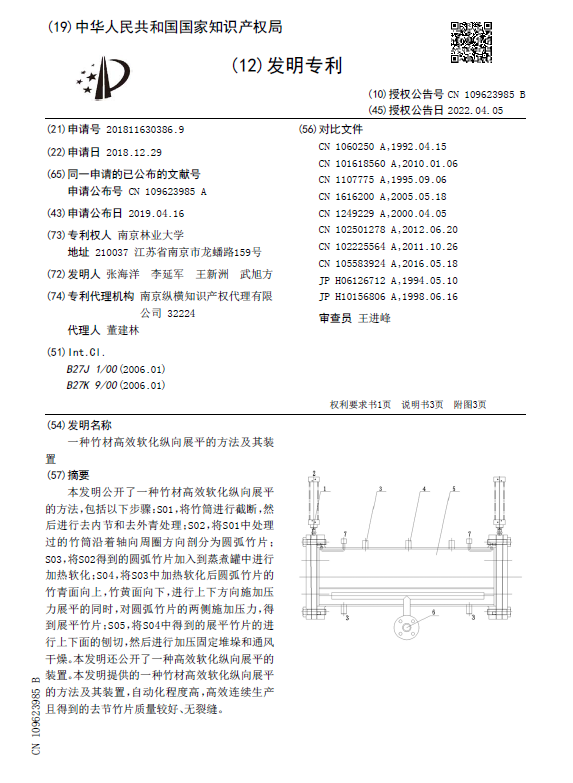

专利名称：CN109623985B  一种竹材高效软化纵向展平的方法及其装置

1.一种竹材高效软化纵向展平的方法，其特征在于：包括以下步骤：

S01,将竹筒进行截断，然后进行去内节和去外青处理；

S02,将S01中处理过的竹筒沿着轴向周圈方向剖分为圆弧竹片；

S03,将S02得到的圆弧竹片加入到蒸煮罐中进行加热软化；

S04,将S03中加热软化后圆弧竹片的竹青面向上，竹黄面向下，进行上下方向施加压力展平的同时，对圆弧竹片的两侧施加压力，得到展平竹片；

S05,将S04中得到的展平竹片进行上下面的刨切，然后进行加压固定堆垛和通风干燥；

S01中，去外青厚度为0.3〜0.6mm；

S02中，圆弧竹片剖分的角度包括60度、72度、90度或者120度；

S03中，加热软化的温度为160〜180o，时间为15〜20min；

S05中，刨切的厚度为0.15〜0.2mm；

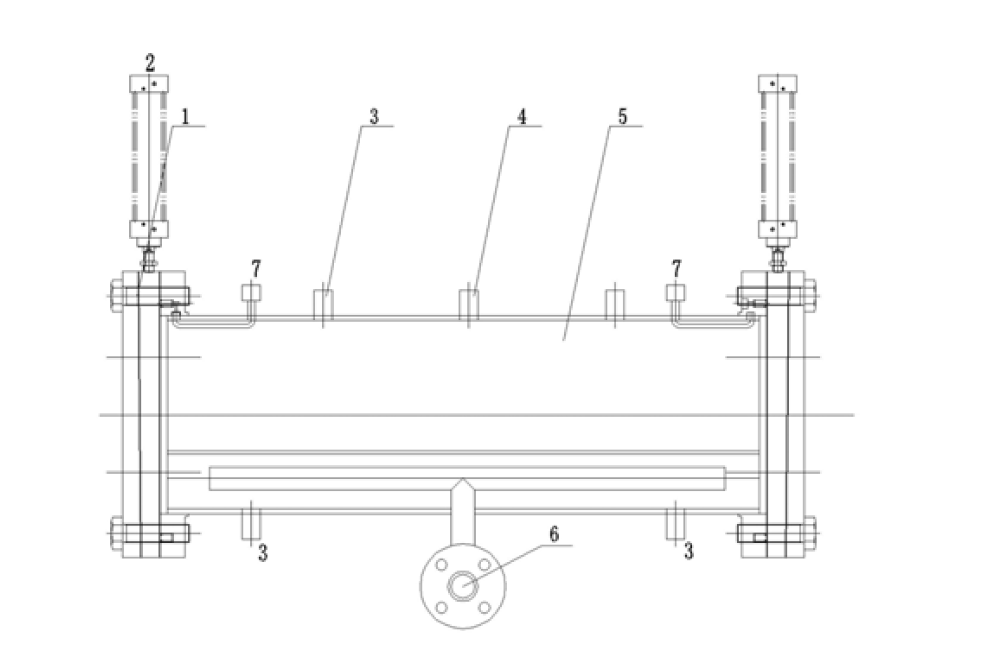

竹材高效软化纵向展平所使用的装置，包括输送单元、加热软化单元和竹片展平单元，所述输送单元位于所述加热软化单元的进口处，所述加热软化单元包括罐体(5),所述罐体(5)的两端设置有软化罐机头(1),所述软化罐机头(1)上设置有气缸控制的软化罐插销门(2),所述软化罐插销门(2)采用密封圈密封，所述罐体(5)上设置有与所述密封圈连通的密封圈进气口(7),所述罐体⑸上设置有安全阀(3)、压力表⑷和罐体进气口(6)；所述竹片展平单元包括上下方向设置的多个上压辊⑻和多个进料辊(9),所述上压辊⑻和进料辊⑼之间的间距沿着待展平竹片(10)的进给方向逐渐变小，所述上压辊⑻和进料辊⑼上设置有金属输送带(13),位于所述进料辊(9)上的金属输送带(13)表面设置有竹片进给挡块(14),所述待展平竹片(10)的两侧连有滚动轴承(12),所述滚动轴承(12)连有固定气缸(15)的伸缩气杆(11)；

进料辊(9)上的金属输送带(13)和竹片进给挡块(14)推动待展平竹片(10)向前运行，运行过程中，上压辊(8)和进料辊(9)之间的间距逐渐减小，以对待展平竹片(10)进行展平，同时通过固定气缸(15)给滚动轴承(12)加压，其中固定气缸(15)的气缸压力为0.5MPa。

专利原文：CN_109623985_B.pdf
